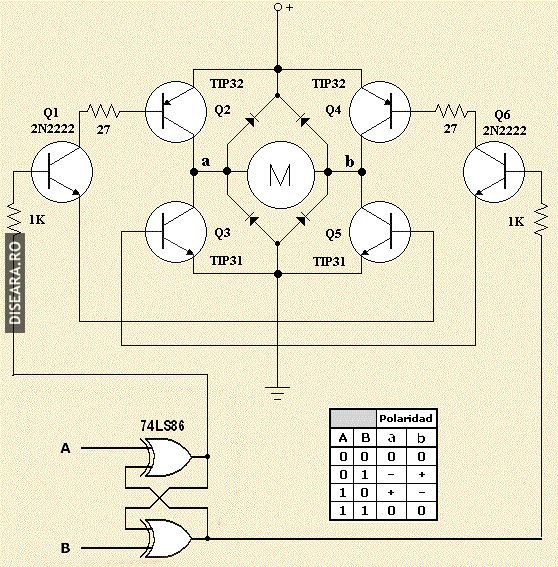

Schema din poza este pentru controlul unui motor de curent continuu cu punte H ce in realitate functioneaza. Aceasta, totusi, prezinta un defect. In principiu ma astept ca si cei care nu "le au" cu electronica sa poata gasi defectul. Cele doua porti ale lui 74LS86 sunt XOR.
Toate acestea fiind spuse va urez spor la cautat greseala din schema de mai sus.

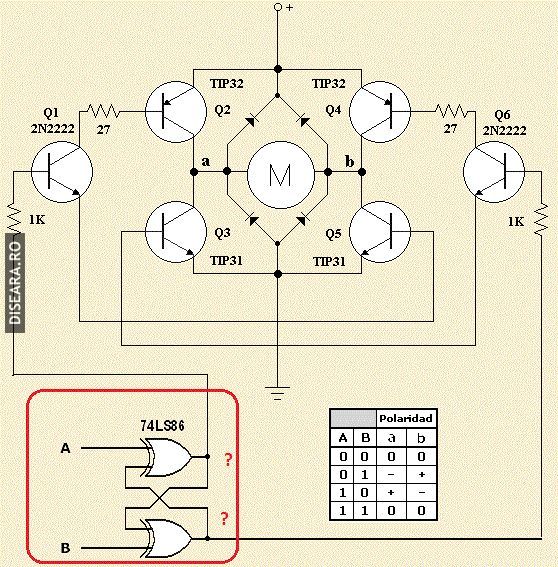

Dupa cum ati ghicit (sau nu) problema este in logica folosita pentru portile XOR, si anume cele doua porti asteapta iesire una de la cealalta pentru a o folosi ca intrare ca sa-si caluleze propria iesire, ceea ce face ca acele doua porti sa intre intr-o bucla infinita de asteptare. In realitate acest montaj functioneaza deoarece integratu' ala (sau chinezul care l-a facut) nu stie legile fizicii (si nici prea multa logica) si fura curent, tensiuni parazite, etc.. care-l fac sa dea totusi o iesire.
